Какви са различните форми на съдове под налягане и техните предимства?

Здравейте! Като доставчик на съдове под налягане съм виждал широка гама от форми, когато става дума за тези изящни контейнери. Съдовете под налягане се използват в много индустрии, от нефт и газ до храни и напитки. Всяка форма има своите уникални характеристики и предимства, така че нека се потопим в различните форми на съдове под налягане и какво ги прави толкова страхотни.

Цилиндрични съдове под налягане

Цилиндричните съдове под налягане са може би най-често срещаният тип, който ще срещнете. Те са като големи метални тръби и се използват във всякакви приложения. Едно от основните предимства на цилиндричните съдове е тяхната структурна цялост. Кръглото напречно сечение разпределя напрежението равномерно около обиколката, което означава, че те могат да се справят с високи вътрешни налягания без да се повредят.

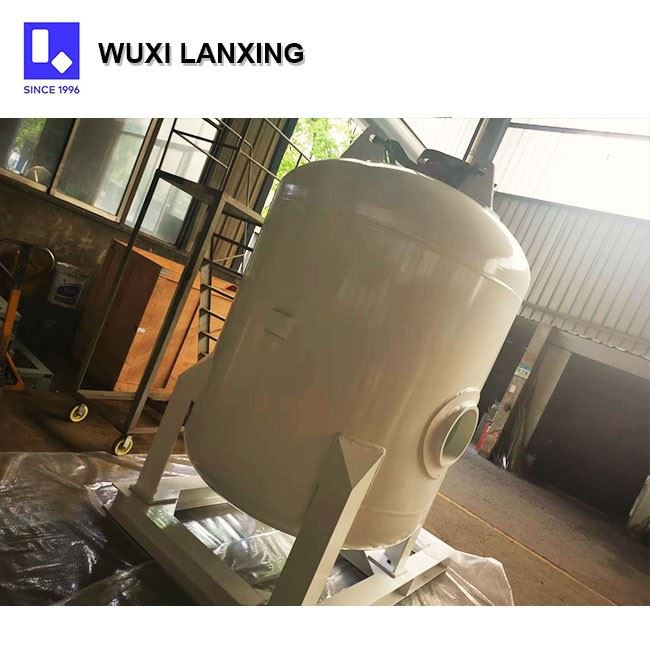

Друг плюс е, че са сравнително лесни за производство. Можете да навиете плосък метален лист в цилиндър и след това да заварите шевовете заедно. Тази простота на производство също ги прави рентабилни. Те са чудесни за съхранение на течности и газове и често се използват в неща катоРезервоари за съхранение ASME.

Цилиндричните съдове могат да бъдат както хоризонтални, така и вертикални. Хоризонталните цилиндри са добри, когато имате ограничено вертикално пространство, като във фабрика, където трябва да поставите съда близо до земята. Вертикалните цилиндри, от друга страна, са полезни, когато искате да спестите подово пространство. Те могат да бъдат монтирани в тесни зони и често се използват в приложения, където гравитацията може да подпомогне потока на съдържанието, като в някои заводи за химическа преработка.

Сферични съдове под налягане

Сферичните съдове под налягане изглеждат като големи метални топки. Те не са толкова често срещани като цилиндричните съдове, но имат някои наистина страхотни предимства. Сферичната форма е най-ефективна по отношение на съотношението обем - повърхност - площ. Това означава, че за даден обем сферичен съд ще има по-малка повърхност в сравнение с цилиндричен съд.

По-малката повърхност е голяма работа, защото намалява преноса на топлина. Ако съхранявате вещество, което трябва да се поддържа при определена температура, сферичен съд ще помогне за минимизиране на загубата или печалбата на топлина. Те също така издържат много добре на високо налягане. Напрежението е равномерно разпределено по цялата повърхност на сферата, така че те могат да се справят с екстремни вътрешни налягания по-добре от много други форми.

Сферичните съдове обаче са по-трудни и скъпи за производство в сравнение с цилиндричните. Трябва да оформите множество сегменти от сферата и след това да ги заварите прецизно. Те често се използват в приложения, където се изисква съхранение под високо налягане, като например вОфшорни платформи. Суровите условия в морето изискват кораби, които могат да издържат на високо налягане и да издържат на корозия, и сферични съдове отговарят на изискванията.

Конични съдове под налягане

Коничните съдове под налягане имат форма, която се стеснява от по-голям диаметър в горната част към по-малък диаметър в долната част. Тази форма е полезна в приложения, където трябва да разделяте различни вещества въз основа на тяхната плътност. Например в химически завод може да имате течност със суспендирани в нея твърди частици. Коничната форма позволява на по-тежките твърди частици да се утаят на дъното на съда.

Коничният дизайн също помага за потока на съдържанието. Гравитацията подпомага движението на материала към долния изход. Това улеснява пълното източване на съда. Те обикновено се използват в химическата промишленост, по-специално вАбсорбционна кула на химически завод.

Един недостатък на коничните съдове е, че те могат да бъдат малко по-трудни за проектиране и производство в сравнение с обикновените цилиндрични съдове. Променливият диаметър означава, че разпределението на напрежението е по-сложно и трябва да сте сигурни, че съдът може да се справи с вътрешното налягане във всички точки.

Правоъгълни съдове под налягане

Правоъгълните съдове под налягане имат форма на кутия. Те не са толкова често срещани като цилиндрични или сферични съдове, но имат своите приложения. Едно от основните предимства е, че могат да се поберат по-лесно в тесни пространства. Ако имате конкретна зона в сграда или машина, където трябва да инсталирате съд под налягане, правоъгълна форма може да бъде най-добрият избор.

Те също така са по-лесни за интегриране с друго оборудване с правоъгълна форма. Например, в модулна производствена инсталация, правоъгълен съд под налягане може да бъде по-лесно свързан с други правоъгълни модули. Правоъгълните съдове обаче имат някои недостатъци. Ъглите са зони с висока концентрация на напрежение, което означава, че трябва да бъдат правилно подсилени, за да се предотврати повреда. Това може да увеличи цената и сложността на производството.

Елипсоидални съдове под налягане

Тези съдове са комбинация от цилиндрично тяло с елипсовидни глави в краищата. Елипсоидалните глави са оформени като сплескани сфери. Тази форма осигурява добър баланс между структурната здравина на сферичен край и лекотата на производство на цилиндрично тяло.

Елипсоидалните глави разпределят напрежението по-равномерно в сравнение с плоските глави, които са по-податливи на повреда при натиск. Те обикновено се използват в приложения, при които съд под високо налягане трябва да бъде свързан към тръби или друго оборудване. Формата позволява плавен преход на течността или газа от съда към свързаните компоненти.

Торисферични съдове под налягане с глава

Съдовете под налягане с торисферична глава имат подобен дизайн на съдовете с елипсоидна глава, но с различна форма на главата. Торисферичната глава се състои от сферична секция и кокалче. Тази форма е малко по-прощаваща по отношение на производството в сравнение с елипсоидалните глави.

Той може да се справи с високо налягане сравнително добре и е популярен избор за много индустриални приложения. Торисферичната глава осигурява добър компромис между цена, технологичност и здравина на конструкцията.

И така, ето го! Това са някои от различните форми на съдове под налягане и техните предимства. Всяка форма е проектирана да отговаря на специфични нужди в различни индустрии. Независимо дали имате нужда от съд за съхранение под високо налягане, ефективен топлопренос или лесна интеграция с друго оборудване, има форма, която е идеална за вас.

Ако сте на пазара за съд под налягане и искате да обсъдите най-добрата форма и дизайн за вашето конкретно приложение, не се колебайте да се свържете с нас. Ние сме тук, за да ви помогнем да намерите идеалното решение за вашите бизнес нужди.

Референции

• Наръчник за проектиране на съдове под налягане, второ издание от Денис Р. Мос
• ASME код за котли и съдове под налягане
• Технология за промишлени съдове под налягане от RK Sinha
